Fimm yfirborðsáferð
| Ljúktu | Kostnaður | Leiðni | Tæringarþol | Einangrun | Best fyrir |
|---|---|---|---|---|---|
| Ber kopar | $ (grunnlína) | Frábært | Lélegt (aðeins innandyra) | Engin | Þurrkaðu innanhússplötur |
| Blikkhúðun | $$ | Frábært | Gott | Engin | Flest rofatæki innanhúss |
| Silfurhúðun | $$$ | Best (lægsta snertiviðnám) | Sanngjarnt | Engin | Hátt-tengiliðir sem renna |
| Hita skreppa slöngur | $ | N/A (aðeins einangrun) | N/A | Gott (snerti-sönnun) | Fasa auðkenning, snertiöryggi |
| Epoxý húðun | $$$ | N/A (aðeins einangrun) | Frábært | Best (full umfjöllun) | Úti, háspenna |
Fyrir 90% af rofabúnaði innanhúss og pallborðsumsóknum er tinhúðun rétti kosturinn.Það er á viðráðanlegu verði, tæringarþolið-og víða fáanlegt.

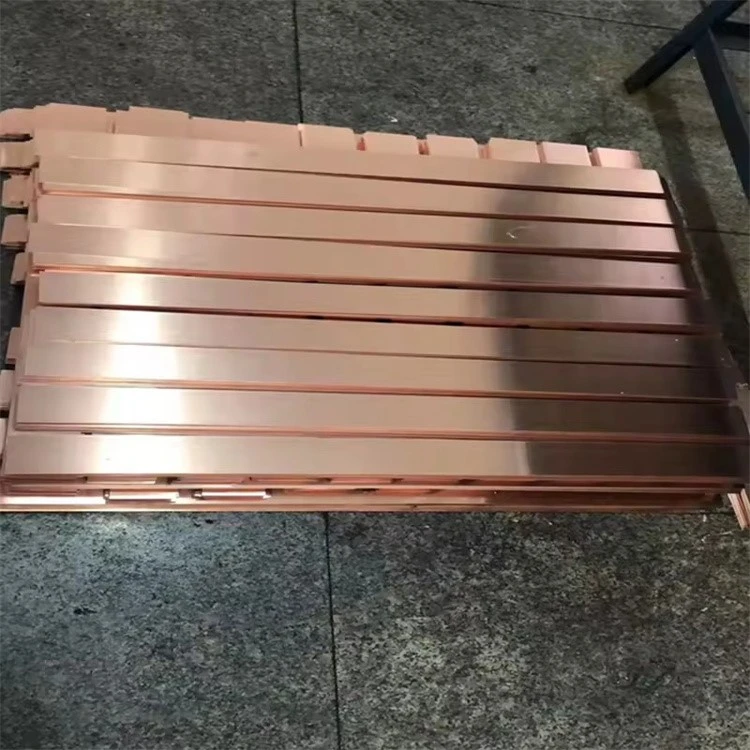

Ber kopar
Þegar Bare Copper Works
| Ástand | Ásættanlegt? | Skýringar |
|---|---|---|
| Innandyra, loftslags-stýrt | Já | Standard fyrir marga spjöld |
| Þurrt umhverfi (raki<60%) | Já | Lágmarks tæringarhætta |
| Engin efnafræðileg útsetning | Já | Engar sýrur, sölt eða iðnaðarlofttegundir |
| Tímabundin uppsetning | Já | Aðeins-skammtímanotkun |
Þegar ber kopar virkar EKKI
| Ástand | Hvers vegna ekki |
|---|---|
| Uppsetning utandyra | Rigning, raki og hitastig valda tæringu |
| Strand/salt loft | Salt flýtir fyrir tæringu – græn patína myndast fljótt |
| Iðnaðarumhverfi (efnafræði) | Sýrur og lofttegundir ráðast á kopar |
| High humidity (>80%) | Raki + súrefni=tæringu |
| Langtímageymsla.- | Bare kopar oxast með tímanum |
Ef rúllustangurinn þinn verður settur upp utandyra, nálægt ströndinni eða í iðnaðarumhverfi skaltu ekki nota ber kopar. Þú þarft tinhúðun eða epoxýhúð.
Blikkhúðun
Tinnhúðun er rafhúðuð tin (3-8 míkron á þykkt) sem er sett á koparstrauminn eftir að allri framleiðslu er lokið.
Af hverju tinhúðun er staðalbúnaðurinn
| Kostur | Hvers vegna það skiptir máli |
|---|---|
| Lágur kostnaður | Aðeins 5-10% yfirverð yfir beran kopar |
| Góð tæringarþol | Verndar gegn raka, mildum efnum |
| Viðheldur leiðni | Tin er leiðandi - ekkert tap á afkastagetu |
| Lóðanlegt | Auðvelt að lóða tengingar ef þarf |
| Víða fáanlegt | Algengasta húðuð áferð - stuttur leiðtími |
Tæknilýsing
| Parameter | Gildi |
|---|---|
| Þykkt málningar | 3-8 míkron (staðall); 10+ míkron (þungt) |
| Húðunaraðferð | Rafhúðun eftir framleiðslu |
| Saltúðaþol | Stærra en eða jafnt og 96 klukkustundir (ASTM B117) – ekkert rautt ryð |
| Rekstrarhiti | Allt að 150 gráður (tin bráðnar við 232 gráður) |
| Leiðni | Svipað og ber kopar |
Hvenær á að velja tinhúðun
| Umsókn | Hvers vegna tinhúðun |
|---|---|
| Rofabúnaður innanhúss | Staðlað forskrift - tæringarvörn |
| Pallborð | Kemur í veg fyrir oxun við geymslu og notkun |
| Mótorstjórnunarstöðvar (MCC) | Áreiðanlegt, -hagkvæmt |
| Sólarsamsetningarboxar | Úti en varið – tini er nóg |
| Almenn rafdreifing | Staðall iðnaðarins |
Fyrir 90% notkunar skaltu velja tinhúðun. Það er besta jafnvægi kostnaðar og verndar.
Silfurhúðun
Silfurhúðun er rafhúðuð silfur (5-15 míkron á þykkt) sem er sett á koparstrauma. Það býður upp á lægsta snertiþol af hvaða frágangi sem er.
Af hverju að velja silfurhúðun
| Kostur | Hvers vegna það skiptir máli |
|---|---|
| Lægsta snertiviðnám | Mikilvægt fyrir há-tíðni og há-straumtengingar |
| Frábær leiðni | Silfur er mest leiðandi málmur |
| Góð smurning | Virkar vel fyrir renna tengiliði (aftengja rofa) |
| Tæringarþolið (í meðallagi) | Betri en ber kopar, verri en tin |
Ókostir við silfurhúðun
| Ókostur | Það sem þú þarft að vita |
|---|---|
| Hár kostnaður | 20-30% meira en tinhúðun |
| Skemmist | Silfur hvarfast við brennisteini í lofti - verður svart |
| Tarnish er leiðandi | (Ólíkt áloxíði, leiðir silfursúlfíð enn) |
| Ekki til suðu | Verður að fjarlægja fyrir suðu |
Tæknilýsing
| Parameter | Gildi |
|---|---|
| Þykkt málningar | 5-15 míkron (venjulegt) |
| Snertiþol | <1 mΩ (much lower than tin) |
| Saltúðaþol | 48-72 klukkustundir (minna en tini) |
| Rekstrarhiti | Allt að 200 gráður (silfur bráðnar við 962 gráður) |
Hvenær á að velja silfurhúðun
| Umsókn | Hvers vegna silfurhúðun |
|---|---|
| Há-tíðnistangir (RF, RF) | Húðáhrif – lítil mótstaða silfurs skiptir máli |
| EV rafhlöðutengi | Lítið snertiviðnám fyrir mikla strauma |
| Aftengdu rofa | Renna snerting krefst smurningar |
| Cryogenic forrit | Silfur virkar vel við lágt hitastig |
| Nákvæm tækjabúnaður | Snertiþol verður að lágmarka |
Fyrir flest venjuleg rofabúnað er silfurhúðun of mikil. Blikkhúðun er nægjanleg og mun ódýrari. Tilgreindu aðeins silfurhúðun ef þú þarft raunverulega lægsta mögulega snertiviðnám.
Sendu umsóknarupplýsingar þínar til að fá ráðleggingar um málun
Hitasamdráttarslöngur
Hitasamdráttarslöngur er fjölliða rör sem skreppur saman við upphitun og passar þétt við yfirborð straumstanganna. Það veitir einangrun og snertivörn-.
Af hverju að velja varmakrympunarrör
| Kostur | Hvers vegna það skiptir máli |
|---|---|
| Lágur kostnaður | Mjög hagkvæmt fyrir beinar rúllur |
| Auðvelt í notkun | Renndu áfram, hitaðu með hitabyssu - enginn sérstakur búnaður |
| Litavalkostir | Rauður, svartur, blár, gulur, grænn - fullkominn fyrir fasagreiningu |
| Góður rafmagnsstyrkur | Þolir allt að 15kV eftir veggþykkt |
| Færanlegur | Hægt að skera úr fyrir breytingar |
Tæknilýsing
| Parameter | Gildi |
|---|---|
| Efni | Pólýólefín (staðlað) eða PVC |
| Skreppa hlutfall | 2:1 eða 3:1 |
| Rafmagnsstyrkur | 15-25 kV/mm |
| Hitastig | -55 gráður til +135 gráður (pólýólefín) |
| Litavalkostir | Rauður, svartur, blár, gulur, grænn, glær |
Hvenær á að velja hitaslöngur
| Umsókn | Hvers vegna hita skreppa |
|---|---|
| Fasa auðkenning | Lita-kóðuð slöngur auðkennir R/Y/B fasa |
| Snerti-öryggi | Kemur í veg fyrir slysni í snertingu við spennustrauma |
| Innanhússplötur með beinum rásarstöngum | Auðvelt að setja upp, litlum tilkostnaði |
| Tímabundin einangrun | Hægt að fjarlægja fyrir breytingar |
| Endurnýjunarverkefni | Fljótlegt að sækja um á-síðu |
Hitasamdráttarslöngur virka EKKI vel á beygðum rásarstöngum (L- lögun, Z- lögun, U- lögun). Slöngan hrukkar og skilur eftir eyður við beygjur. Notaðu epoxýhúðun fyrir beyglaða rúllur sem þurfa einangrun.
Val á yfirborðsáferð
Þarf einangrun á strauminn?
| Svaraðu | Farðu til |
|---|---|
| Já – fyrir snertiöryggi eða háspennu | Spurning 2 |
| Nei - einangrun ekki nauðsynleg | Spurning 3 |
Er rúllan bein eða bogin?
| Svaraðu | Tilmæli |
|---|---|
| Bein rúlla | Hita skreppa slöngur- lægri kostnaður, auðveld notkun |
| Beygð rúlla (L, Z, U lögun) | Epoxý húðun- eini kosturinn sem nær yfir beygjur alveg |
Hvað er uppsetningarumhverfið?
| Umhverfi | Tilmæli |
|---|---|
| Innandyra, þurrt, loftslags-stýrt | Ber kopar(ódýrast) eðatinhúðun |
| Innandyra með raka eða mildum efnum | Blikkhúðun |
| Útivist, strandsvæði eða iðnaðar | Blikkhúðun(lágmark) eðaepoxý húðun(best) |
Þarftu lægsta mögulega snertiviðnám?
| Svaraðu | Tilmæli |
|---|---|
| Já – há-tíðni, EV, rennandi tengiliðir | Silfurhúðun |
| Nei – venjulegur rofabúnaður | Blikkhúðuneðaberan kopar |
| Umsókn þín | Mælt er með frágangi |
|---|---|
| Þurrplata innanhúss, bein rúlla, engin einangrun | Ber kopar |
| Inniborð, staðlað umhverfi | Blikkhúðun |
| Innanhússpjald, þarf fasa liti, beinn straumur | Hita skreppa slöngur |
| Útiplata, bein rúlla | Blikkhúðun(eða epoxý fyrir fulla einangrun) |
| Beygð rúlla (L/Z/U), þarfnast einangrunar | Epoxý húðun |
| Há-snerting eða rennandi tengiliður | Silfurhúðun |
| Strand / sjávarumhverfi | Blikkhúðuneðaepoxý húðun |
| High voltage (>1kV) | Epoxý húðun |
Sendu uppsetningarumhverfið þitt til að fá ókeypis meðmæli
Þykkt og viðloðun prófun á málun
| Próf | Búnaður | Standard | Samþykki |
|---|---|---|---|
| Þykkt málningar | XRF greiningartæki | ASTM B568 | Tini: 3-8 míkron; Silfur: 5-15 míkron |
| Viðloðun | Próf fyrir kross-klippt borði | ASTM D3359 | Engin flögnun |
| Saltúði | ASTM B117 hólf | ASTM B117 | Tin: Stærra en eða jafnt og 96 klukkustundir; Silfur: Stærra en eða jafnt og 48 klst |
| Porosity | Raffræðipróf | ASTM B741 | Engin göt |
Sjálfvirk málunarlína fyrir koparstangir
Málsmeðferðarskref
| Skref | Ferli | Tilgangur |
|---|---|---|
| 1 | Fituhreinsun | Fjarlægir olíur og aðskotaefni |
| 2 | Súr súrsun | Fjarlægir yfirborðsoxíð |
| 3 | Rafhúðun | Leggur inn tini eða silfur |
| 4 | Skola | Fjarlægir umfram efni |
| 5 | Þurrkun | Undirbýr fyrir pökkun |
| 6 | Skoðun | Þykkt og viðloðun próf |
Málhúðunargeta
| Parameter | Blikkhúðun | Silfurhúðun |
|---|---|---|
| Hámarkslengd strætisvagna | 4000 mm | 4000 mm |
| Þykktarsvið | 3-15 míkron | 5-25 míkron |
| Þykkt einsleitni | ±1 míkron | ±2 míkron |
| Framleiðslugeta | 10 tonn á dag | 3 tonn á dag |
| Leiðslutími (aðeins málun) | +3-5 dagar | +5-7 dagar |
Algengar spurningar
Spurning 1: Get ég notað beina koparstöng utandyra?
Ekki mælt með því. Ber kopar utandyra mun tærast - mynda græna patínu. Á meðan patínan er enn leiðandi lítur hún illa út, getur flagnað og getur að lokum minnkað þversnið í erfiðu umhverfi.Til notkunar utandyra, tilgreinið tinhúðun (lágmark) eða epoxýhúð (best). Fyrir strand- eða sjávarumhverfi er eindregið mælt með epoxýhúðun.
Q2: Hver er munurinn á tinhúðun og silfurhúðun?
Tinnhúðun kostar minna (5-10% álag yfir beran kopar) og býður upp á góða tæringarþol. Silfurhúðun kostar meira (20-30% meira en tini) en býður upp á lægsta mögulega snertiþol.Fyrir flest rofabúnað er tini nóg. Notaðu silfur fyrir hátíðninotkun (húðáhrif), rennandi tengiliði (aftengja rofa) eða þar sem snertiviðnám verður að lágmarka.
Spurning 3: Ryðgar tin-húðuð koparstöng?
Tin „ryðgar“ ekki (járnoxíð) en getur tært. Blikkhúð veitir góða tæringarþol – venjulega 96+ klukkustundir í saltúðaprófun án rauðryðs.Í erfiðu umhverfi (strandlengju, efnafræðilega) mun tin að lokum tærast. Fyrir þetta umhverfi skaltu uppfæra í epoxýhúð. Til notkunar innanhúss endist tinhúðun áratugi án vandræða.
Spurning 4: Hver er munurinn á hitasamdráttarrörum og epoxýhúð?
Varmakrepunarslöngur er fjölliða rör sem er skreppt saman á rúllustangina - ódýrt, auðvelt að setja á, en virkar aðeins á beinum hlutum (engar beygjur). Epoxýhúðun er úðuð eða dýfð - hærri kostnaður, full þekju þar á meðal beygjur, meiri rafstyrkur og UV-þolinn.Fyrir beinar rúllur sem þurfa einangrun er hitasamdráttur í lagi. Fyrir beygða rúllur eða utanhúss er þörf á epoxýhúð.
Spurning 5: Hver er staðalhúðunarþykktin fyrir tini og silfur?
Blikhúðun: 3-8 míkron staðall (10+ míkron fyrir þungavinnu). Silfurhúðun: 5-15 míkron staðall.Þykkari málun kostar meira og bætir afgreiðslutíma. Flest forrit þurfa ekki málun þykkari en venjulega. Við mælum þykkt með XRF og sendum skýrslu með hverri sendingu.
Spurning 6: Silfur-húðuð koparstöng verður svört. Er þetta vandamál?
Nei – silfurblettur (silfursúlfíð) er enn leiðandi. Þetta er algengt áhyggjuefni, en blekking hefur EKKI áhrif á rafvirkni.Ólíkt áloxíði (sem er einangrunarefni) leiðir silfursúlfíð rafmagn. Ef útlit skiptir máli skaltu tilgreina-meðhöndlun gegn flekki (fáanlegt sé þess óskað). Fyrir flest forrit er blekking eingöngu snyrtivörur.
Spurning 7: Hefur yfirborðsfrágangur áhrif á afkastagetu koparstanga?
Nei - ber kopar, tinhúðun og silfurhúðun hafa í meginatriðum sama afkastagetu.Húðunarlagið er mjög þunnt (3-15 míkron) og mjög leiðandi. Hitasamdráttarslöngur og epoxýhúð draga úr afkastagetu vegna þess að þau fanga hita. Fyrir einangraðar rúllur skal draga úr afkastagetu um 10-15% (hitasamdráttur) eða 15-20% (epoxýhúð). Sjáið okkarCopper Busbar Ampacity Guidefyrir nánari upplýsingar.
