C70600 vs C71500 fyrir sjóþjónustu

Þegar þú hannar sjókælikerfi eða sjávarvarmaskipti muntu sjá hvort tveggjaASTM B111 C70600ogASTM B111 C71500á samþykktum efnislistum. Báðir standast sjótæringu. En þeir eru ekki eins þegar flæðishraði eykst eða hitastig hækkar. Veldu ranga einkunn og rörin þín gætu bilað innan mánaða, ekki ára.

Hér að neðan er tæknilegur samanburður sem beinist að tveimur mikilvægum mörkum: flæðihraða sjávar og vinnuhitastig.

C70600 (90/10 koparnikkel) hefur hámarks ráðlagðan sjóhraða sem er 2,5 til 3,0 metrar á sekúndu.Yfir þessu bili brotnar hlífðaroxíðfilman á yfirborði rörsins niður. Þegar kvikmyndin er farin, eyðist beinn málmur fljótt.

Hraðamörk fyrir C70600 við mismunandi aðstæður:

C71500 (70/30 koparnikkel) þolir sjóhraða allt að 4,0 til 4,5 metra á sekúndu.Hærra nikkelinnihald skapar sterkari, viðloðandi hlífðarfilmu sem þolir vélræna veðrun.

Hraðamörk fyrir C71500 við mismunandi aðstæður:

Lágur hraði er öruggur fyrir báðar einkunnir. Mikill hraði eyðir hlífðarfilmunni og étur síðan málminn.Vélbúnaðurinn er kallaður höggtæring eða roftæring. Þegar sjór lendir á rörinu á miklum hraða fjarlægir það hlífðaroxíðlagið. Ferskur málmur er óvarinn. Hringrásin endurtekur sig og hola eða gróp myndast.

Tæringarmynstur eftir hraðasviði:

Áfallstæring er málmtap sem stafar af því að háhraða vökvi sker í burtu hlífðaroxíðfilmuna.Það gerist við inntak rör, beygjur og skyndilegar þvermálsbreytingar þar sem flæði er órólegt. Hlífðarfilman á koparnikkeli er aðeins míkron þykk. Háhraða vatn virkar eins og sandblásari og fjarlægir filmuna ítrekað. Málmurinn að neðan eyðist í hrossalaga gryfjur.

Staðir þar sem höggtæring byrjar fyrst:

Inntaksendur rörsins (0 til 300 mm frá vatnsinngangi)

Uppstreymishlið rörstuðnings

Beygjur og olnbogar

Rúpuplötusamskeyti

Svæði rétt eftir dælur

C70600 er öruggt í allt að 60 gráður (140 gráður F) í sjóþjónustu.Yfir þessu hitastigi eykst tæringarhraði verulega. Hlífðarfilman verður minna stöðug. Pitting og staðbundin árás verða líklegri.

Hitatakmörk fyrir C70600:

Vertu undir 60 gráður fyrir C70600. Heitara en það, farðu yfir í C71500 eða breyttu algjörlega um efni.

C71500 getur meðhöndlað sjó allt að 80 gráður (176 gráður F) áður en tæring verður alvarlegt áhyggjuefni.Hærra nikkelinnihald gefur betri filmustöðugleika við hækkað hitastig. Sum forrit þrýsta í 90 gráður með járnsúlfatmeðferð og nánu eftirliti.

Hitatakmörk fyrir C71500:

Fyrir hverja 10 gráðu hækkun á hitastigi tvöfaldast tæringarhraðinn um það bil.Þetta eru Arrhenius áhrifin. Rör sem endist í 30 ár við 30 gráður endist aðeins í 3-5 ár við 70 gráður, jafnvel með sömu vatnsefnafræði.

Áætlaður hlutfallslegur tæringarhraði eftir hitastigi:

Notaðu C70600 fyrir venjulegar aðstæður: hraði undir 2,5 m/s og hiti undir 60 gráður. Skiptu yfir í C71500 þegar farið er yfir annað hvort mörk.Það er ekkert eitt svar, en hér er einföld ákvörðunartafla.

Ákvörðunarfylki fyrir C70600 vs C71500 byggt á hraða og hitastigi:

Q1: Hvað er impingement tæring og hvers vegna gerist það á kopar nikkel rörum?

Áfallstæring er málmtap af völdum háhraða vökva sem skera í burtu hlífðaroxíðfilmuna.Filman sem verndar koparnikkel rör er aðeins nokkrar míkron þykk. Þegar sjór hreyfist hraðar en 2,5 til 3,0 m/s eyðir hann líkamlega þessa filmu. Ferskur málmur verður fyrir áhrifum, oxast og hringrásin endurtekur sig. Niðurstaðan er hrossalaga hola við inntak rörsins eða önnur háhraðasvæði. Þetta er algengasta bilunarstillingin fyrir C70600 rör.

Spurning 2: Hvernig reiknarðu út leyfilegan hámarkshraða fyrir C70600 rör?

Það er engin einföld formúla, en iðnaðarleiðbeiningar eru til byggðar á auðkenni rörs og vatnsgæði.Algeng regla: hámarkshraði (m/s)=2.5 fyrir hreinan sjó, lækkaður í 1,5-2,0 ef sandur eða rusl er til staðar. Sumir verkfræðingar nota reynslujöfnuna byggða á nikkelinnihaldi, en fyrir C70600 (10% Ni) eru öryggismörkin vel staðfest sem 2,5 m/s. Ef þú ert í vafa skaltu hafa samband við Copper Development Association eða birgi þinn.

Q3: Hver er munurinn á veðrun og höggárás?

Rof er vélrænt slit frá föstum ögnum. Impingement er niðurbrot filmu frá vökvahraða einum saman.Rof á sér stað þegar sandur, moli eða rusl rekst á rörvegginn. Það lítur út eins og sléttar, fágaðar grópar. Árekstur á sér stað jafnvel í hreinum sjó þegar hraðinn er of mikill. Það framleiðir hrossalaga gryfjur. Bæði skemma C70600 rör, en högg er algengara í síuðum sjókerfum.

Q4: Getur C70600 séð um meiri hraða í hreinum sjó samanborið við sandhlaðinn sjó?

Já, hraðamörk eru miklu lægri þegar sandur er til staðar.Í hreinum sjó þolir C70600 2,5 m/s. Bætið við jafnvel litlu magni af sandi (0,1% miðað við þyngd) og öruggur hraði lækkar í 1,5 m/s eða minna. Sandur virkar eins og skurðarverkfæri inni í rörinu. C70600 er ekki hörð álfelgur. Það mun eyðast fljótt. C71500 gerir betur en þjáist samt. Ef þú ert með sand skaltu íhuga títan eða gúmmíkóðað kerfi.

Spurning 5: Hvaða hlífðarfilma myndast á C70600 og C71500 í sjó?

Þunnt, viðloðandi lag af nikkel-járnoxíði myndast á yfirborði rörsins.Fyrir C70600 inniheldur kvikmyndin aðallega koparoxíð með litlu magni af nikkel og járni. Fyrir C71500 framleiðir hærra nikkelinnihald filmu með meira nikkeloxíði, sem er harðara og ónæmara fyrir veðrun. Þessi kvikmynd myndast innan nokkurra daga frá útsetningu fyrir sjó. Þegar það hefur komið á fót hindrar það frekari tæringu. Vandamálið er að vatn með miklum hraða fjarlægir þessa filmu hraðar en það umbreytir.

Q6: Hvernig breytir hitastig tæringarhraða koparnikkelröra?

Tæringarhraði tvöfaldast um það bil fyrir hverja 10 gráðu hækkun á hitastigi.Þetta er Arrhenius sambandið. Til dæmis, ef C70600 tærist við 0,025 mm/ári við 20 gráður, við 60 gráður er hraðinn um 0,4 mm/ári. Það er 16 sinnum hraðar. Hitastig hefur einnig áhrif á stöðugleika filmunnar. Við háan hita myndast hlífðarfilman öðruvísi og auðveldara er að fjarlægja hana. Þetta er ástæðan fyrir því að flestar forskriftir takmarka C70600 við 60 gráður í sjóþjónustu.

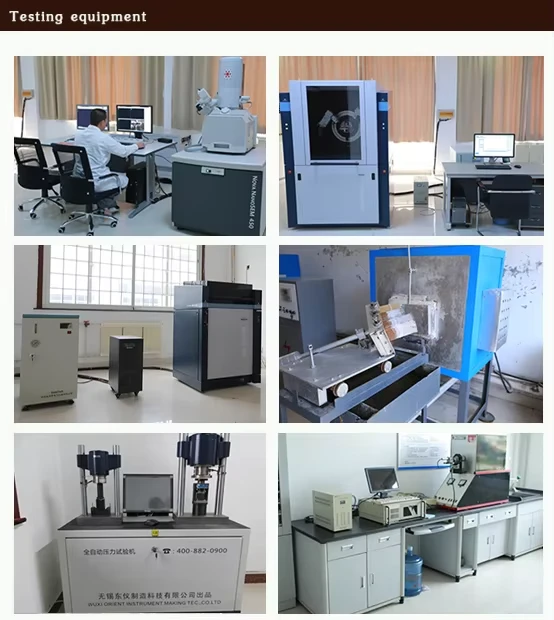

Hver túpulota fer í gegnum 5 athuganir fyrir sendingu:

Efnafræði→ Litrófsmælir staðfestir Ni 9-11%, Fe 1,0-1,8% (ASTM E1473)

Styrkur→ Dragðu prófið þar til hlé. Verður að ná 310 MPa lágmarki (ASTM E8)

Gallar→ Hvirfilstraumsmælir liggur í gegnum hvert rör. Öll merki=hafna (ASTM E243)

Sveigjanleiki→ Flettu hring á 3x vegg. Engar sprungur leyfðar (ASTM B968)

Leki→ Vatnsstöðuþrýstingur 3000 psi, haltu í 10 sekúndur (ASTM B111)

Þú færð Mill Test Report með hverri pöntun. Skoðun þriðja aðila (SGS, BV, Lloyds) í boði.

Plasthettur á báðum endum

VCI pappír á milli rörlaga

Minnkaðu umbúðir utan um hvern búnt

Stálband til að festa búnt

Viðarhylki fyrir litlar skornar lengdir eða brothættar stærðir

Stálbúnt + viðarbretti fyrir 6-12m venjuleg rör

Vatnsheldur merkimiði með einkunn, OD, vegg, hitanúmeri, magni

Frá hráefni til fullbúið rör í einni verksmiðju:

Bráðnun(3 ofnar, 5 tonn hver) → breytir kopar + nikkel + járni í fljótandi málmblöndu

Steypa(2 línur) → hellir vökva í fast efni, 80-220 mm í þvermál

Útpressun(3500 tonna pressa) → kýlir billet í hola rörskel

Köld teikning(8 bekkir) → dregur skel í gegnum teppi til að minnka OD og vegg

Hreinsun(4 ofnar) → hitar rör í 600 gráður til að mýkjast eftir teikningu

Rétta & klippa(3 línur) → gerir rörið beint og sker í lengd

Prófanir(2 hringstraumsvélar) → 100% skoðun
