Hvað er C70600 koparnikkel (90/10)?
C70600 (C706)er unnu kopar-nikkelblendi sem inniheldur10% nikkelmeð mikilvægum viðbótum af járni og mangani. Þessar viðbætur eru nauðsynlegar til að viðhalda góðu tæringarþoli, sérstaklega ísaltvatnsumhverfi sjávar.
Helstu kopar-nikkel málmblöndur sem valin eru fyrir sjóþjónustu innihalda10% eða 30% nikkel. C70600 (90/10) er -hagkvæmari kosturinn með framúrskarandi tæringarþol.
Hverjir eru jafngildir staðlar fyrir C70600?
| Standard | Samsvarandi |
|---|---|
| ASTM | B151, B122, B111, B466, B467, B608, B171, B432, B552 |
| ASME | SB111, SB466, SB467, SB171 |
| DIN | 2.0872, 17664 (CuNi10Fe1Mn), 86019 WL2.1972 (CuNi10Fe1.6Mn) |
| JIS H3300 | C7060T |
| KS D5301 | C7060T |
| BS 2871 (2. hluti) | CN102 |
| EN 12449 | CW352H |
| EEMUA 144 | 7060X |
| MIL-T-16420K | 706 |
| AS1752 | C70600 |
Hver er efnasamsetning C70600?
| Frumefni | Lág/hámark (%) | Nafn (%) |
|---|---|---|
| Kopar (Cu) | Eftir | 88.60 |
| Nikkel (Ni) | 9.0 – 11.0 | 10.00 |
| Járn (Fe) | 1.0 – 1.8 | 1.40 |
| Mangan (Mn) | Minna en eða jafnt og 1,0 | – |
| Blý (Pb) | Minna en eða jafnt og 0,05 | – |
| Sink (Zn) | Minna en eða jafnt og 1,0 | – |
Hverjir eru vélrænir eiginleikar C70600 rörsins?
| Skapgerð | Togstyrkur (ksi) | Afrakstursstyrkur (ksi) | Lenging (%) | hörku (30T) |
|---|---|---|---|---|
| OS025 (glæður) | 80 | 16 | 42 | 26 |
| H55 (ljósteiknað) | 60 | 57 | 10 | 70 |
Gleitt (OS025) C70600 rör býður upp á 42% lengingu – tilvalið til að beygja og stækka í rörplötur. H55 skapið býður upp á meiri styrk fyrir bein pípuhlaup.
Hverjir eru eðlisfræðilegir eiginleikar C70600?
| Eign | Bandarísk venja | Mæling |
|---|---|---|
| Þéttleiki | 0,323 lb/in³(við 68 gráður F) | 8,94 g/cm³(við 20 gráður) |
| Bræðslumark - Liquidus | 2100 gráður F | 1149 gráður |
| Bræðslumark - Solidus | 2010 gráðu F | 1099 gráður |
| Varmaleiðni | 26,0 Btu·ft/(hr·ft²· gráðu F) (við 68 gráður F) | 45,0 W/m·K (við 20 gráður) |
| Rafleiðni | 9% IACS (við 68 gráður F) | 0,053 MS/cm (við 20 gráður) |
| Mýktarstuðull (spenna) | 18.000 kr | 124.000 MPa |
| Stífleikastuðull | 6.800 kr | 46.880 MPa |
| Hitastækkunarstuðull | 9,5 x 10⁻⁶ / gráðu F (68-572 gráður F) | 17,1 x 10⁻⁶ / gráðu (20-300 gráður) |
| Sérstök hitageta | 0,09 Btu/lb/ gráðu F (við 68 gráður F) | 377,1 J/kg·K (við 293 K) |
| Eðlisþyngd | 8.94 | 8.94 |
Hverjir eru framleiðslueiginleikar C70600?
| Aðild að tækni | Hentugleiki |
|---|---|
| Lóðun | Frábært |
| Lóðun | Frábært |
| Rassuður | Frábært |
| Gasvarið bogasuðu | Frábært |
| Blettsuðu | Gott |
| Saumsuðu | Gott |
| Húðuð málmbogasuðu | Gott |
| Oxýasetýlen suðu | Sanngjarnt |
| Vinnanleika einkunn | 20 |
| Getu til kaldrar vinnu | Gott |
| Getu til að mynda heitt | Gott |
Hver er dæmigerð notkun fyrir C70600 (90/10)?
| Iðnaður | Umsóknir |
|---|---|
| Bílar | Vökvastýrisrör, bremsulínur |
| Iðnaðar | Eimsvalaplötur, varmaskiptarör, uppgufunarrör, ventilhús, þrýstihylki, logsuðustungu, dæluhjól, hylki |
| Marine | Bátaskrokkar, slönguplötur fyrir saltvatnsþjónustu, saltvatnslagnafestingar, saltvatnslagnakerfi, skrúfumúffur, vatnsslöngur, skífur, hlóðahylki |
| Pípulagnir | Flansar |
| Neytandi | Skrúfa lampabotna |
Sumir af aðalnotkun fyrir C70600 eru makopar nikkel festingar (CuNi festingar)sem ogþéttar og skiptiskeljar.

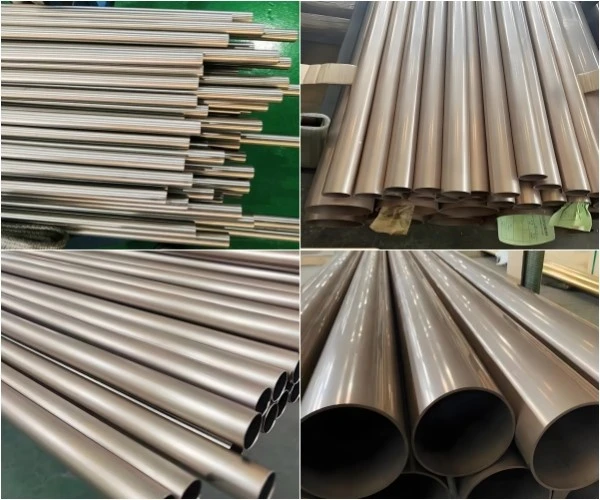

Hvaða vöruform og stærðir eru fáanlegar fyrir C70600?
| Lögun | Stærðarsvið |
|---|---|
| Solid Bar | 1/4" – 12" þvermál |
| Plata | Allt að 6" þykkt |
| Slöngur | Eimsvala rör samkvæmt ASTM B111 |
| Blað | Ýmsar þykktir |
Algengar spurningar
Q1: Hver er munurinn á C70600 (90/10) og C71500 (70/30) koparnikkel?
A: C70600 (90/10)inniheldur 10% nikkel og er -hagkvæmara fyrir almenna sjóþjónustu.C71500 (70/30)inniheldur 30% nikkel, sem býður upp á meiri styrk og betri rofþol við hærri vatnshraða.
Spurning 2: Hvað jafngildir JIS ASTM B111 C70600 rör?
A: JIS jafngildirASTM B111 C70600erC7060Tá JIS H3300.
Spurning 3: Er hægt að nota C70600 koparnikkel 90/10 fyrir bremsulínur bifreiða?
A: Já,C70600er notað fyrir vökvastýrisrör og bremsulínur fyrir bíla vegna tæringarþols og mótunarhæfni.
Q4: Hver er vélhæfni einkunn C70600?
A: C70600hefur vélhæfni einkunnina20(UNS C36000 ókeypis-klippa kopar=100).
Q5: Hver er hitaleiðni C70600 koparnikkels 90/10?
A: C70600hefur hitaleiðni á26,0 Btu·ft/(hr·ft²· gráðu F)eða45.0 W/m·Kvið 68 gráður F.
Q6: Er C70600 hentugur fyrir saltvatnslagnakerfi?
A: Já,C70600er mikið notað fyrir saltvatnslagnafestingar og saltvatnslagnakerfi vegna framúrskarandi tæringarþols.
Q7: Hver er þéttleiki C70600 koparnikkels 90/10?
A: C70600hefur þéttleika af0,323 lb/in³(8,94 g/cm³).
Q8: Hvert er bræðslumark C70600?
A: C70600hefur vökvabræðslumark 2100 gráður F (1149 gráður) og solidus 2010 gráður F (1099 gráður).
Q9: Hverjar eru staðlaðar upplýsingar fyrir C70600 eimsvala rör?
A: C70600 eimsvala rörfellur undirASME SB111, ASTM B111, ASTM B552, MIL-T-15005, ogSAE J463/J461.
Q10: Er hægt að sjóða C70600 koparnikkel 90/10?
A: Já,C70600hægt að sjóða með gasvarinri bogsuðu (frábært), húðuðu málmbogasuðu (gott) og rasssuðu (frábært).
Q11: Hver er rafleiðni C70600?
A: C70600hefur rafleiðni af9% IACSvið 68 gráður F.
Q12: Hver er munurinn á C70600 og C7060T?
A: C70600er ASTM/UNS tilnefningin.C7060Ter JIS/KS merkingin fyrir sömu 90/10 kopar-nikkelblendi.
Q13: Er C70600 notað fyrir skrúfuhylki?
A: Já,C70600er notað fyrir skrúfuhulslur í sjónotkun vegna tæringarþols og styrkleika.
Spurning 14: Hver er afrakstursstyrkur glæðu C70600 rörsins?
A: Hreint (OS025)C70600 rörhefur uppskeruþol u.þ.b16 ksi (110 MPa).
Q15: Hvaða fylliefni er mælt með fyrir suðu C70600?
A: Fyrir suðuC70600, notaAWS A5.7 ERCuNifyllingarmálmur.

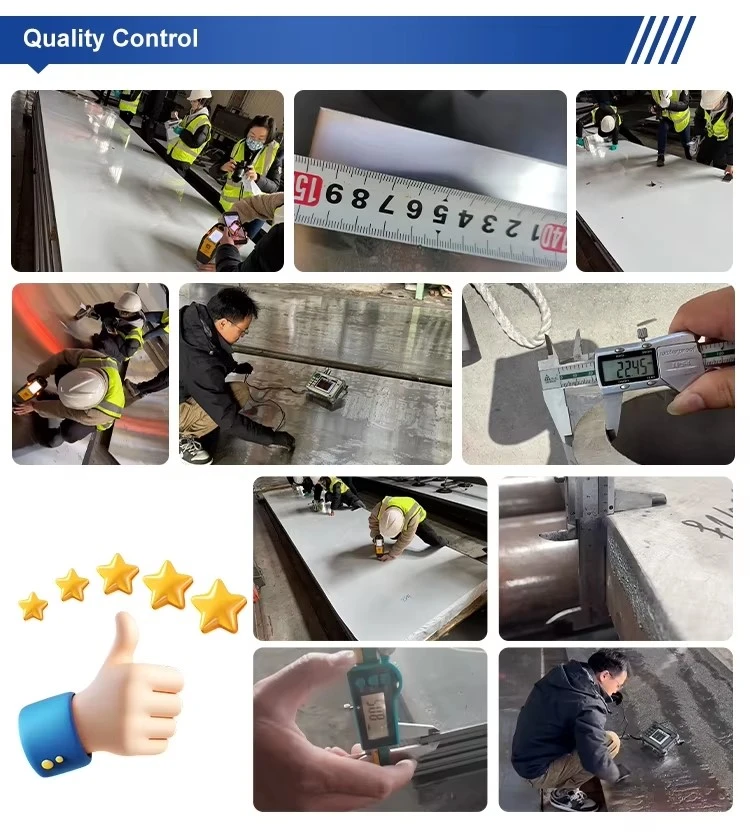

Gæðaskoðun fyrir C70600
GNEE skoðarC70600í gegnum 5 þrepa ferli:
Efnafræðileg sannprófun– Litrófsmælir athugar Cu, Ni, Fe, Mn á ASTM
Vélræn prófun- Tog, sveigjanleiki, lenging, útflétting (rör), þensla (rör)
Ó-eyðandi prófun– Hvirfilstraumur (ASTM E243) fyrir rör; hydrostatic fyrir pípu
Mál og sjónskoðun– OD, auðkenni, veggur, lengd, yfirborð, endar
Skjöl– Mill prófunarskýrsla (MTR) með rekjanleika hitatölu

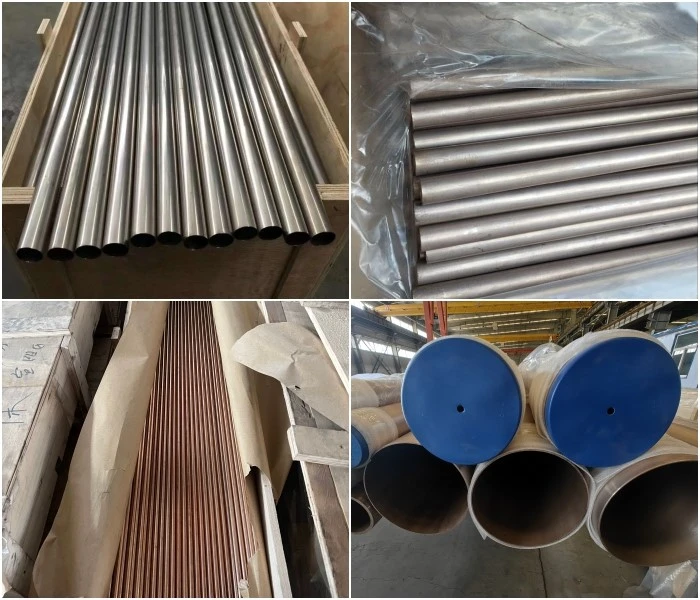

Umbúðir fyrir C70600 Tube
C70600 rörer pakkað til útflutnings:
Endar:Plasthettur á báðum endum
Vörn:VCI pappír eða ryð-varnarolía
Búnt:Sexhyrndir búntar með stálbandi
Umbúðir:Ofið pólýprópýlen eða PE filmu
Kassi:Trégrindur eða bretti (samhæft við ISPM-15)
Merking:Álfur, staðall, mál, hitanúmer, PO númer

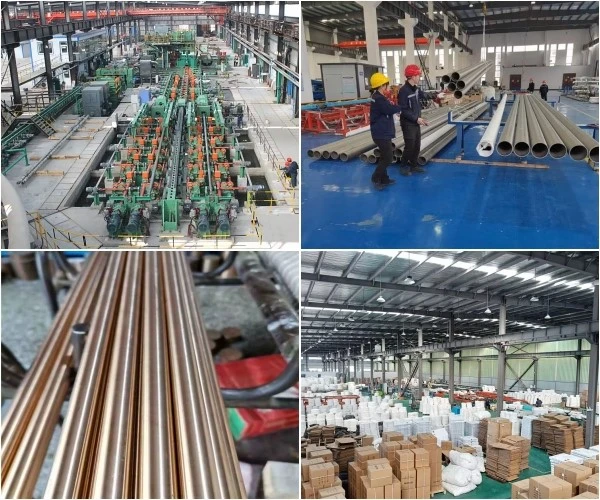

Verksmiðjubúnaður
GNEE framleiðirC70600 rörnota:
| Búnaður | Tilgangur |
|---|---|
| Innleiðsluofn (30T) | Bráðnun og málmblöndun |
| Lárétt hjól | Framleiða holar billets |
| Extrusion pressa (2500T) | Mynda rörskeljar |
| Kaldur teiknibekkur | Nákvæm túputeikning |
| Bjartur glæðuofn | Hitameðhöndlun (engin hölkun) |
| Hvirfilstraums- og vatnsstöðuprófunartæki | 100% NDT |
| Alhliða prófunarvél | Vélrænir eiginleikar |
Vöruúrval
| Flokkur | Dæmigert einkunnir | Eyðublöð í boði |
|---|---|---|
| Hreint kopar | C10100, C10200, C11000, C12200 | Rör, pípa, stöng, plata, lak, vír, ræma, straumstangir |
| Kopar-Nikkel | C70600, C71500, CuNi30Fe | Rör, pípa, stöng, plata, lak, festing, flans |
| Brass | C26000, C36000, C37700, C44300, C46400, C48500, C68700 | Rör, bar, plata, lak, ræma, vír |
| Fosfór brons | C51000, C52100, C52400, C54400 | Bar, plata, lak, ræma, vír |
| Brons úr áli | C61400, C62300, C63000, C63200, C95400, C95500 | Bar, diskur, rör, smíða |
| Silicon brons | C65100, C65500, C66100 | Bar, rör, vír |
| Beryllíum kopar | C17200, C17500 | Bar, stöng, vír, ræma |
| Tin / blý brons | C90300, C90500, C93200, C93700 | Steypt stöng, burðarstöng |
| Nikkel silfur | C74500, C75200, C75400, C77000 | Bar, diskur, lak, ræma |
