UNS C68700 ál kopar rör
GNÍframleiðirASTM B111 C68700 ál kopar óaðfinnanlegur rörtil notkunar íyfirborðsþéttar, uppgufunartæki, ogvarmaskiptar. Slöngur eru framleiddar afóaðfinnanlegt ferliogkalt-teiknaðtækni.
Sendingarhöfn: Hvaða höfn, Kína
Greiðsluskilmálar: T/T, LC
Afhending: 25 dögum eftir greiðslu
Yfirborð: Slöngur eru lakkaðar til að koma í veg fyrir ryð
Merking: Standard + Stálgráða + Stærð + Hiti Nei + Lot No
Pakki: Knippi (sexhyrnd), trékassar, grindur (stál/tré)
Fljótlegar upplýsingar - C68700 Óaðfinnanlegur rör
| Parameter | Svið |
|---|---|
| Standard | ASTM B111 / ASME SB111 |
| UNS númer | C68700 |
| GB (Kína) Jafngildi | HAL77-2 |
| BS jafngildi | CZ110 |
| JIS jafngildi | C6870 |
| DIN jafngildi | CuZn20Al2 |
| Framleiðsla | Óaðfinnanlegur, kalt-teiknað |
| Ytra þvermál (OD) | 5mm - 80mm |
| Veggþykkt (WT) | 0,5 mm – 12,7 mm |
| Lengd | 6M eða tilgreint |
| Endar | Einfaldur endi, skástur endi, snittari |
Samsvarandi einkunnir - C68700 ál kopar
| Standard | Efnistákn |
|---|---|
| GB/T8890 (Kína) | HAL77-2 |
| ASTM B111 | C68700 |
| BS2871 (Bretland) | CZ110 |
| JIS H3300 (japanskt) | C6870 |
| DIN1785 (þýska) | CuZn20Al2 |
Efnasamsetning - UNS C68700
| Frumefni | Hlutfall (%) |
|---|---|
| Kopar (Cu) | 76,0 – 79,0 |
| Ál (Al) | 1,8 – 2,5 |
| Arsenik (As) | 0,02 – 0,06 |
| Járn (Fe) | 0,06 hámark |
| Blý (Pb) | 0,07 hámark |
| Sink (Zn) | Afgangur |
Hladdu upp teikningu fyrir sérsniðna tilvitnun
Vélrænir eiginleikar - C68700 (glæðu skapi O61)
| Eign | Gildi |
|---|---|
| Skapgerð | O61 (glæður) |
| Togstyrkur (mín.) | 345 MPa (50 ksi) |
| Afrakstursstyrkur (mín.) | 125 MPa (18 ksi) |
| Kornastærð | 0,010 – 0,045 mm |
Málvikmörk – ASTM B111 C68700
Ytri þvermál vikmörk (mm)
| OD svið (mm) | Umburðarlyndi (± mm) |
|---|---|
| Allt að 12 mm | 0.076 |
| Yfir 12 – 18 mm | 0.10 |
| Yfir 18 – 25 mm | 0.15 |
| Yfir 25 – 35 mm | 0.20 |
| Yfir 35 – 50 mm | 0.15 |
| Yfir 50 – 79 mm | 0.17 |
Veggþykktarvik (mm)
| Veggþykkt | OD 12-25 mm | OD 25-50 mm | OD 50-80 mm |
|---|---|---|---|
| 0,50 – 0,80 mm | ±0,08 | – | – |
| 0,80 – 0,90 mm | ±0,08 | ±0,10 | – |
| 0,90 – 1,5 mm | ±0,11 | ±0,11 | ±0,13 |
| 1,5 – 2,1 mm | ±0,13 | ±0,13 | ±0,14 |
| 2,1 – 3,0 mm | ±0,17 | ±0,17 | ±0,17 |
| 3,0 – 3,4 mm | ±0,18 | ±0,19 | ±0,20 |
Lengdarvikmörk
| Tilgreind lengd | Umburðarlyndi (aðeins + mm) |
|---|---|
| Allt að 4500 mm | +2.4 mm |
| 4500 – 6000 mm | +3.2 mm |
| 6000 – 10000 mm | +4.0 mm |
| 10000 – 18000 mm | +9.5 mm |
| 18000 – 30000 mm | +13.0 mm |
Árangursprófun – C68700 eimsvala rör
Stækkunarpróf
Krafa: 20% stækkun ytra þvermáls
Standard: Prófunaraðferð B153
Samþykki: Engar sprungur eða sprungur sjáanlegar með berum augum
Fletningarpróf
Standard: Prófunaraðferð B968/B968M
Samþykki: Engir gallar á fletjum svæðum
Afgangsálagspróf
Nauðsynlegt fyrir: C68700 þegar það fæst ekki í glæðu skapi
Gildir: Þegar tilgreint er í innkaupapöntun
Óeyðileggjandi prófun (hringstraumur)
Standard: Æfðu E243
Tímasetning: Lokateiknað, glóðað eða hitameðhöndlað-meðhöndluð skapgerð
Hydrostatic próf
Formúla: P=2St/D
Streita: 7000 psi (48 MPa) trefjaspenna
Hámark: 1000 psi (7,0 MPa) nema tilgreint sé
Pneumatic próf
Þrýstingur: 60 psig (400 kPa) lágmark
Lengd: 5 sekúndur
Aðferð: Undir vatni eða þrýstingsmunur
Framleiðsluferli - CuZn20Al2 slöngur
C68700 ál kopar óaðfinnanlegur röreru framleidd af:
Heitt-vinnandi
Kalt-vinna
Hreinsun
Réttrétting
Snyrting
Slöngur eru heitar- eða kaldar-unnnar að fulluninni stærð, síðan glóðaðar til að mæta temprunareiginleikum (O61).
Vinnubrögð, frágangur og útlit
| Krafa | Lýsing |
|---|---|
| Hringleiki | Hentar fyrir fyrirhugaða notkun |
| Réttleiki | Hentar fyrir fyrirhugaða notkun |
| Einsleitni veggja | Hentar fyrir fyrirhugaða notkun |
| Skerið enda | Burtað með vírhjóli eða viðeigandi verkfæri |
| Grænt rör | Hreint, slétt, gæti verið með daufa irisandi filmu |
| Dregnar rör | Hreint, slétt, gæti verið með teiknandi smurfilmu |
Algengar spurningar
Q1: Hvað er ASTM B111 C68700?
A: ASTM B111 C68700er anál eirblendi(76-79% Cu, 1,8-2,5% Al) notað fyriróaðfinnanlegur eimsvala og varmaskiptarörí sjó og virkjananotkun.
Q2: Hvað er kínverska GB jafngildi UNS C68700?
A: KínverjarGB/T8890jafngildiUNS C68700erHAL77-2. Önnur jafngildi eru maBS CZ110, JIS C6870, ogDIN CuZn20Al2.
Spurning 3: Hver er kornstærðarkrafan fyrir C68700 glóðar rör?
A: ASTM B111 C68700 glóðar rör(skapur O61) krefjast anmeðalkornstærð 0,010 til 0,045 mmsamkvæmt prófunaraðferð E112.
Q4: Hvaða þenslupróf er krafist fyrir C68700 eimsvala rör?
A: C68700 eimsvala rörverður að standast20% stækkunaf upprunalegu ytra þvermáli samkvæmt prófunaraðferð B153, án sýnilegra sprungna eða rofs.
Q5: Hver er vatnsstöðuprófunarþrýstingurinn fyrir C68700 rör?
A: C68700 röreru prófaðar til7000 psi (48 MPa) trefjaspennameð formúlu P=2St/D, með hámarksprófunarþrýstingi upp á1000 psi (7,0 MPa)nema annað sé tekið fram.
Q6: Hver er pneumatic próf krafan fyrir C68700 varmaskipta rör?
A: C68700 varmaskiptarörverður að standast60 psig (400 kPa) innri loftþrýstingurí 5 sekúndur án leka, prófað undir vatni eða með þrýstingsmun.
Q7: Hver er munurinn á C68700 og HAL77-2?
A: HAL77-2erKínversk GB staðalheitifyrir sömu málmblöndu ogASTM B111 C68700. Báðir hafa sömu samsetningu: 76-79% Cu, 1,8-2,5% Al og 0,02-0,06% As.
Q8: Hvaða vikmörk fyrir C68700 rör OD undir 12 mm?
A: FyrirC68700 rör með OD undir 12mm, hinnYtri þvermál vikmörk er ±0,076 mm. Veggþykktarþol fer eftir tiltekinni veggvídd.
Q9: Hver er afhendingartími fyrir C68700 rör frá GNEE?
A: GNÍafhendirASTM B111 C68700 rörinnan25 dögum eftir greiðslu. Hraðsending í boði fyrir brýnar pantanir. Sending frá hvaða höfn sem er í Kína.
Q10: Hvaða vottorð veitir GNEE fyrir C68700 rör?
A: GNÍveitirmill próf vottorðmeð hverri sendingu afC68700 rör. 3.2 Vottunoghita rekjanleikaeru fáanlegar samkvæmt beiðni viðskiptavina.
Q11: Hvernig eru C68700 rör merkt?
A: GNEE C68700 röreru merktir með:Standard + Stálgráða + Stærð + Hiti No + Lot No. Pökkunarvalkostir eru sexhyrndir búntar, trékassar eða stál/tré grindur.
Spurning 12: Hvaða yfirborðsáferð á C68700 glæðum rörum?
A: Glædd C68700 röreru hrein og slétt, með mögulegumyfirborðslega daufa ljómandi kvikmyndá innri og ytri fleti. Teiknaðar rör geta verið með teiknandi smurfilmu.
Q13: Hver er tilgangur arsens í C68700?
A: Arsen (0,02-0,06%)innC68700kemur í veg fyrirafzinkning– sértæk útskolun af sinki í sjó – lengir endingu röranna úr mánuðum í 10+ ár í sjóþjónustu.
Q14: Er hægt að nota C68700 rör fyrir uppgufunartæki?
A: Já,ASTM B111 C68700 röreru sérstaklega samþykktar fyriruppgufunartæki, yfirborðsþéttar og varmaskiptisamkvæmt ASTM B111 forskrift.
Q15: Hver er hámarks OD fyrir C68700 rör frá GNEE?
A: GNÍvistirC68700 óaðfinnanlegur rörupp í80mm ytra þvermál. Veggþykkt allt að12,7 mm. Stærri stærðir fáanlegar ef sérstaklega er óskað.
100% skoðun samkvæmt ASTM B111 / C68700 - Viðskiptavinur vitni

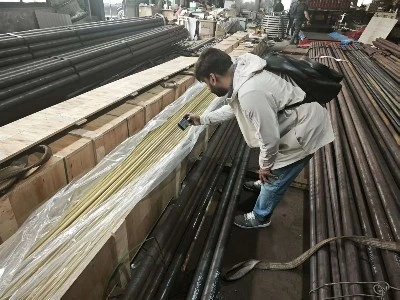

Sérhver rör í þessari lotu hefur staðist skoðun þriðja-aðila samkvæmt ASTM B111 staðli fyrir C68700 álfelgur. Hér að neðan eru raunverulegar myndir frá-viðskiptaskoðun viðskiptavina, þar á meðal hringstraumsprófun og víddarstaðfestingu.
Skoðunaratriði staðfest:
• Hvirfilstraumsprófun (ECT) – engir-vegggallar
• Ytra þvermál og veggþykkt – innan ±0,02 mm fráviks
• Yfirborðsáferð og temprun (O61) – samræmist ASTM
• Harka & efnasamsetning – vottuð.
Flytja út-Tilbúin pakkning – ryð- og viðarhylki gegn-
Eftir að hafa staðist skoðun er öllum rörum pakkað í samræmi við útflutningsstaðla og -sérkröfur viðskiptavina. Pökkunarferlið er skjalfest hér að neðan til að tryggja rekjanleika og skemmda-ókeypis afhendingu.
Pökkunarskref sýnd í myndbandi og myndum:
1. Slönguhreinsun og þurrkun
2. Plastlokar á báðum endum
3. VCI andstæðingur-ryðpappírsumbúðir
4. Búntband með rakahindrunarfilmu
5. Krossviður tréhylki (samhæft við ISPM-15) með froðubólstrun
6. Merking með ASTM einkunn, lotunúmeri og skoðunarstimpli
Verksmiðjan okkar og búnaður
Öll ASTM C68700 rör eru framleidd og skoðuð á -húsbúnaði okkar, sem gerir fulla vinnslustjórnun kleift frá steypu til lokapökkunar.
Lykilbúnaður sem notaður er fyrir þessa lóð:
• Framleiðslubræðsluofn – nákvæm málmblöndun (Cu + Zn + Al + As)
• Lárétt samfelld steypa – samræmd burðarvirki
• Extrusion pressa (800T / 1630T) – óaðfinnanleg rörmyndun
• Kaldur teiknibekkur (5–40m) – víddarnákvæmni upp í ±0,02 mm
• Hringstraumsprófari á netinu (FOERSTER / MAC) – 100% NDT
• Úthljóðsveggþykktarmælir – rauntímavöktun.-
• Hreinsunarofn (stýrt andrúmsloft) – tempur O61
Innan-mælingarfræði: Örmælar, pinnamælar, sjónsamanburður, hörkuprófari (HV/HRB)
Allur búnaður er kvarðaður ársfjórðungslega. Framleiðsluskrár eru rekjanlegar eftir lotunúmeri.
Kopar- og koparblendivörur – framboðsúrval
| Vöruform | Algengar málmblöndur / einkunnir | Stærðarsvið | Staðlar | Dæmigert forrit |
|---|---|---|---|---|
| Rör / rör | C12200, C11000, C68700, C70600, C71500, C44300, C27000 | OD: 4mm – 219mm Veggur: 0,5 mm – 20 mm Lengd: allt að 15m | ASTM B68, B75, B111, B280, B359, B466 | Varmaskiptar, þéttir, loftræstikerfi, pípulagnir, olíukælar |
| Plata / lak | C11000, C12200, C26000, C26800, C52100, C68700 | Þyngd: 0,5 mm – 50 mm Breidd: allt að 1200 mm Lengd: allt að 4000 mm | ASTM B152, B169, B103, B465 | Rafmagnshlutir, þak, þéttingar, iðnaðarplötur |
| Stöng/bar | C11000, C26000, C36000, C46400, C48500, C63000 | Þvermál: 3mm - 120mm Lengd: 1m - 6m (eða sérsniðin) | ASTM B16, B124, B138, B150, B453 | Lokastönglar, stokkar, festingar, vélrænir íhlutir |
| Vír | C11000, C16200, C17500, C26000, C52100, C64700 | Þvermál: 0,1 mm – 12 mm Þyngd spólu: allt að 100 kg | ASTM B1, B2, B3, B197, B206, B624 | Suðu rafskaut, rafleiðarar, gormar, möskva |
| Strip / filmur | C11000, C19400, C26000, C26800, C52100, C70250 | Þyngd: 0,05 mm – 3,0 mm Breidd: 5mm - 600mm | ASTM B36, B465, B694, B888 | Tengi, skautar, rafhlöðuflipar, hlífðarvörn, stimplunarhlutar |
